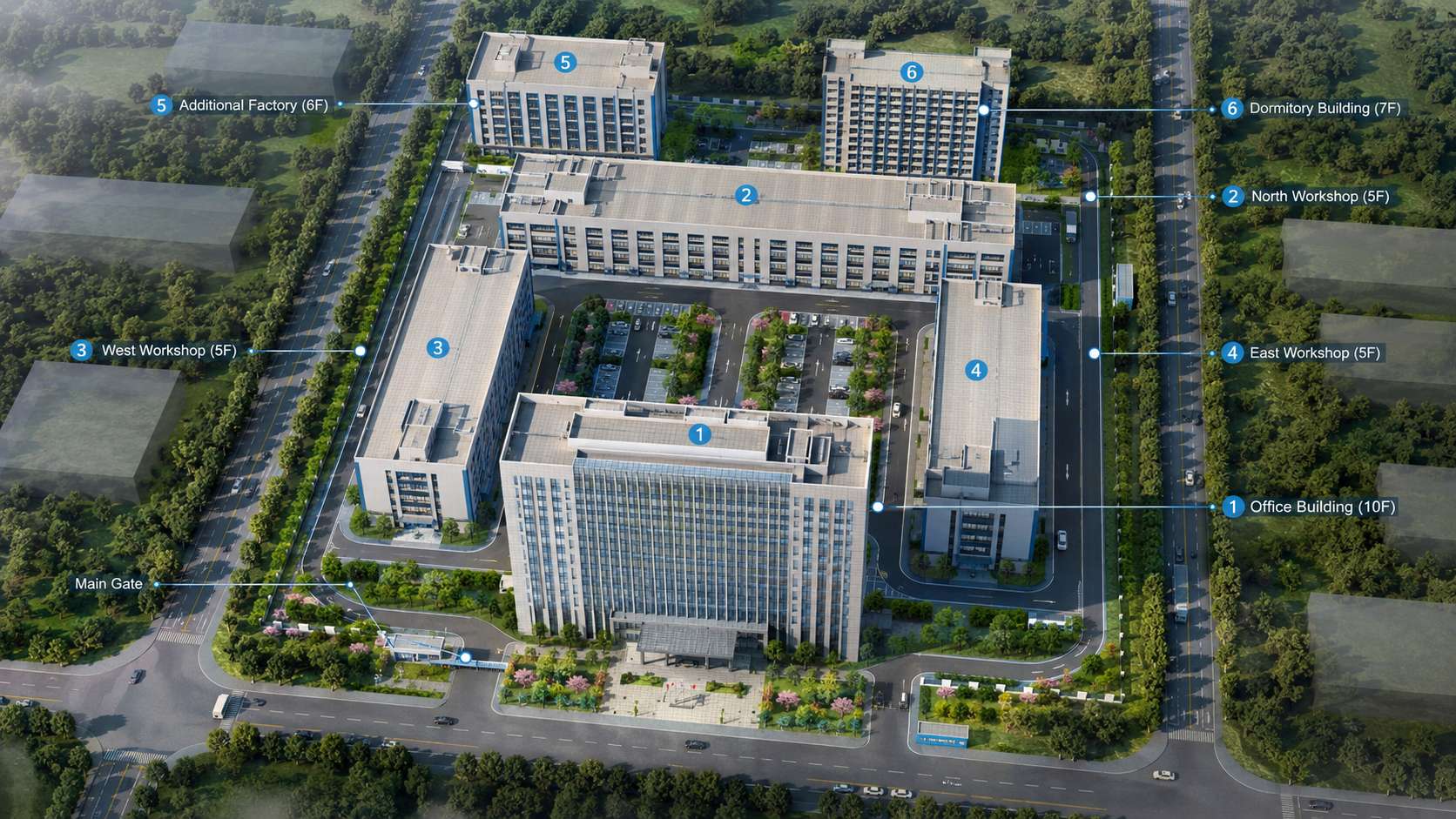

以生产厂房、办公楼、主入口、道路、停车、绿化及预留发展空间为总体对象，表达园区功能分区、交通组织和后续扩展关系。

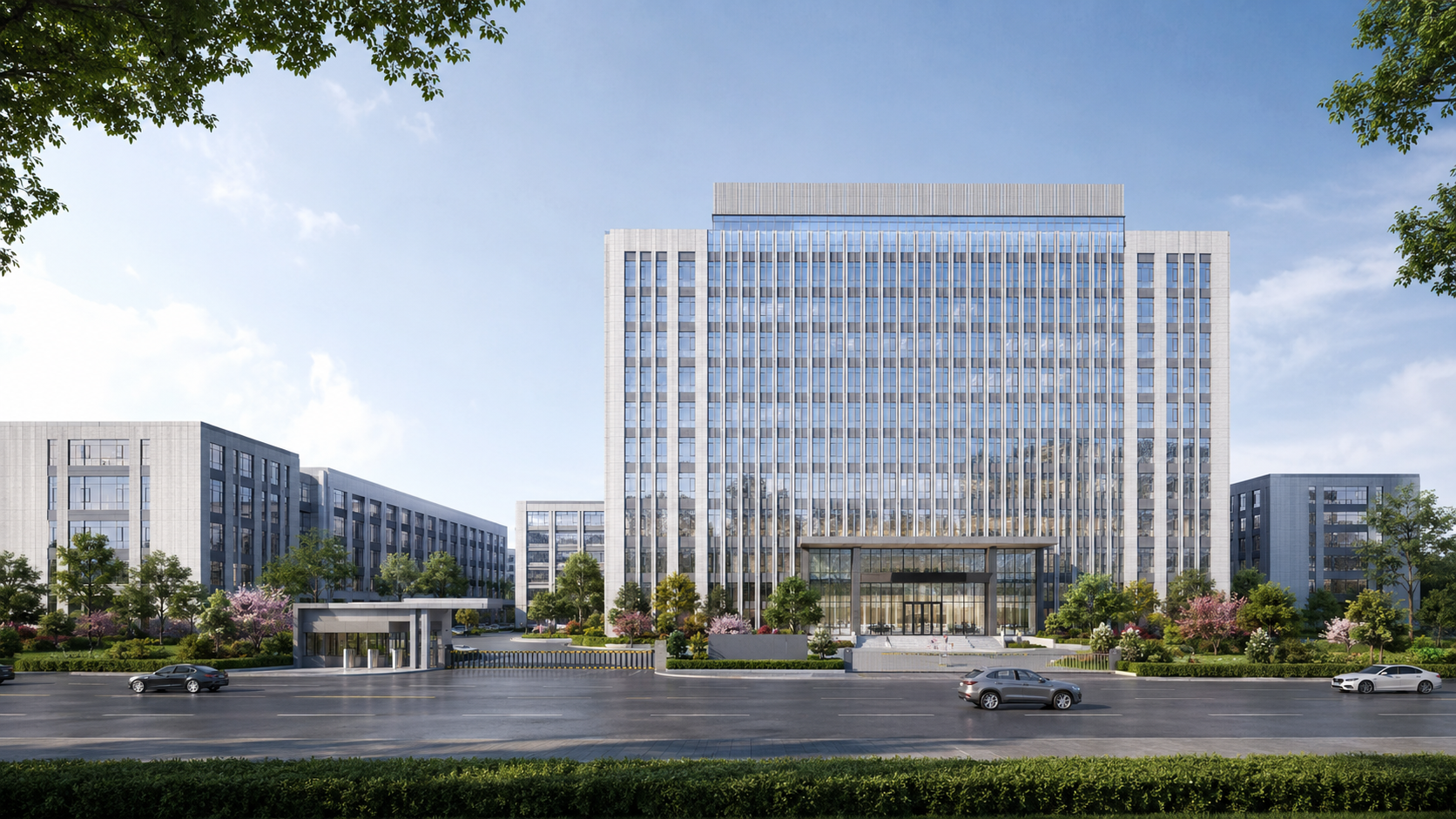

展示办公建筑、门岗、道路界面与景观关系，兼顾企业形象、人车分流、日常通行效率及园区门户识别。
匿名化展示说明：为保护甲方商业信息，页面不披露企业名称、品牌标识及可识别地址；效果图与规划图纸用于说明QilyLean在新工厂／新产线规划、园区体量表达、交通组织和方案可视化方面的交付能力。
新工厂规划图纸
按楼栋与楼层归并为项目卡：左侧优先使用轻量缩略图高速浏览，并按时期清晰分组——上方4张为2024年1月23日进一步优化版，下方3张为2023年12月23日初期规划版；右侧呈现方案逻辑、阶段对比与楼层要点。点击缩略图后进入仓库高清原图受控预览，可适屏、放大、缩小及连续切换；页面不提供下载、另存或打印入口。
跨楼层工艺布局、物流衔接与产能扩展边界

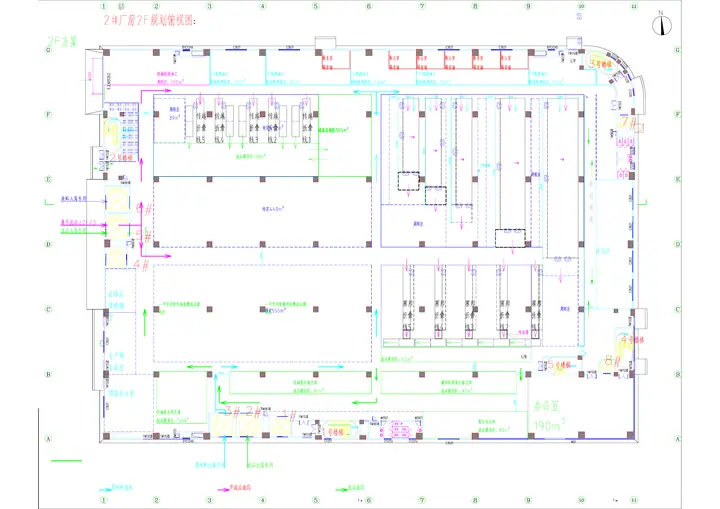

围绕同一公司同一项目的两个时期方案进行对照：上方4张图反映2024年1月23日的进一步优化版，重点聚焦流程连续性、空间利用与跨楼层接口优化；下方3张分层图对应2023年12月23日的初期规划版，重点表达功能分区、物流走廊、设备／工位组团及安全边界。前后两期图纸可直观看出方案从初步定义到后续优化的迭代路径。

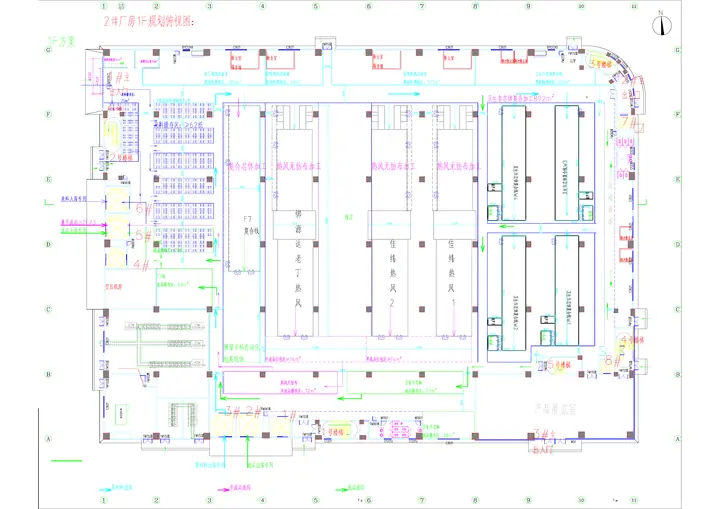

2024年1月23日｜1F方案1／方案2评估对比
优势：工艺段、缓存区与出入库接口的前后关系更直观，便于形成较清晰的单向物流闭环。
短板：局部资源相对集中，对峰值缓存、通道负荷及后续增机边界要求更高。

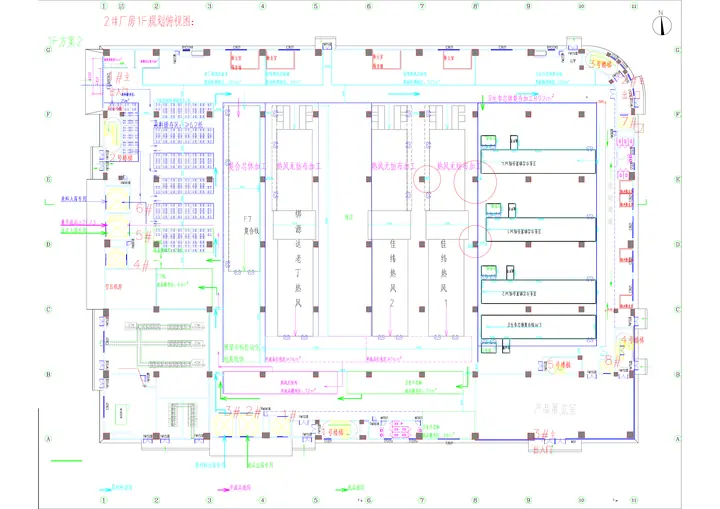

优势：通过设备朝向、柱网、通道和周转区重组，提高空间校核与扩展调整的灵活度。
短板：局部接口更密集，仍需结合搬运转弯半径、人流物流分离及峰值WIP进一步验证。

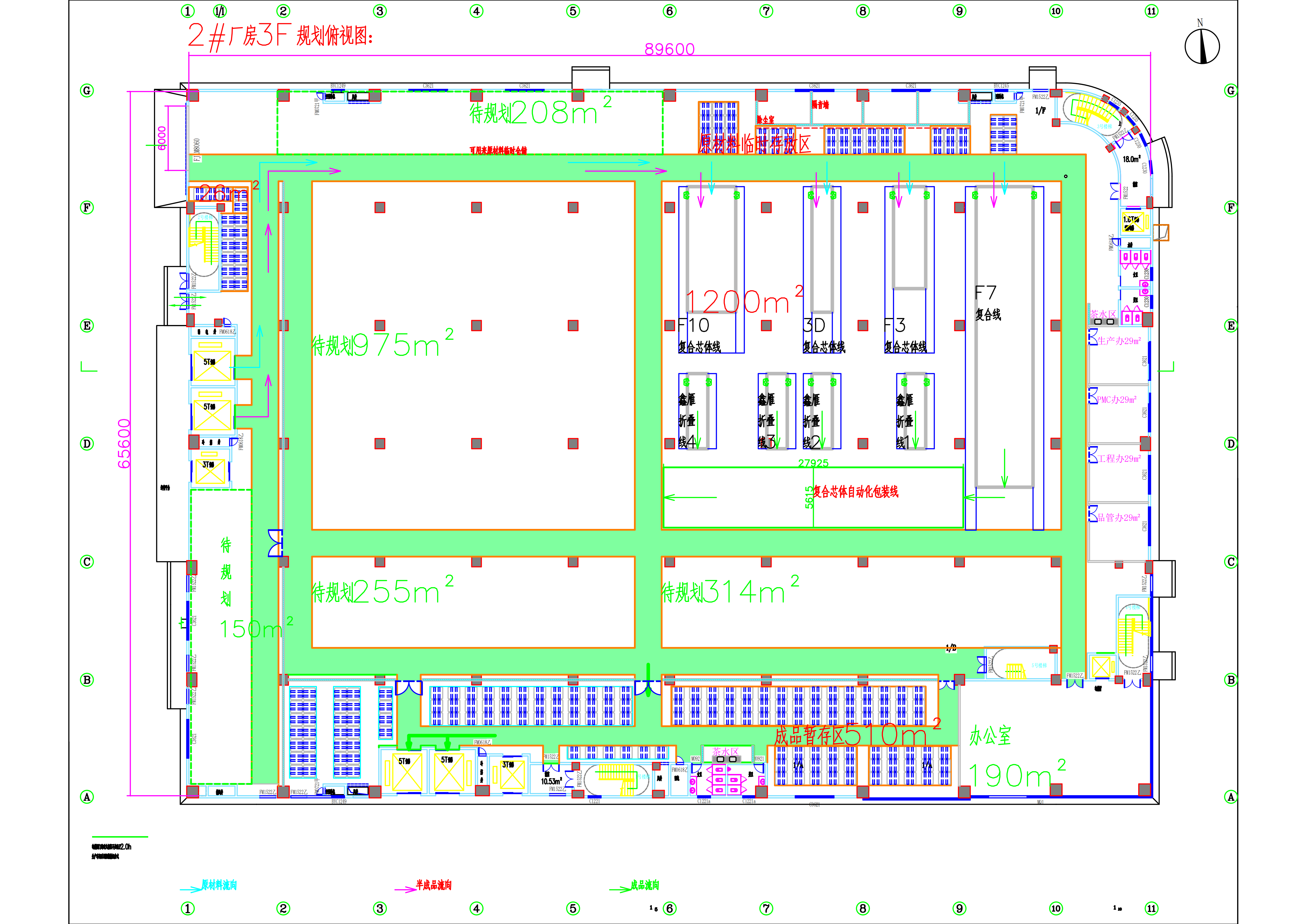

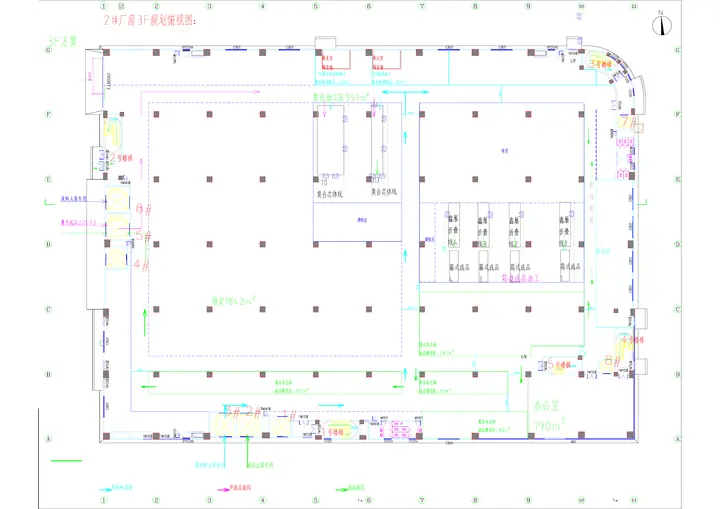

2023年12月23日｜2#厂房分层图｜1F／2F／3F楼层要点

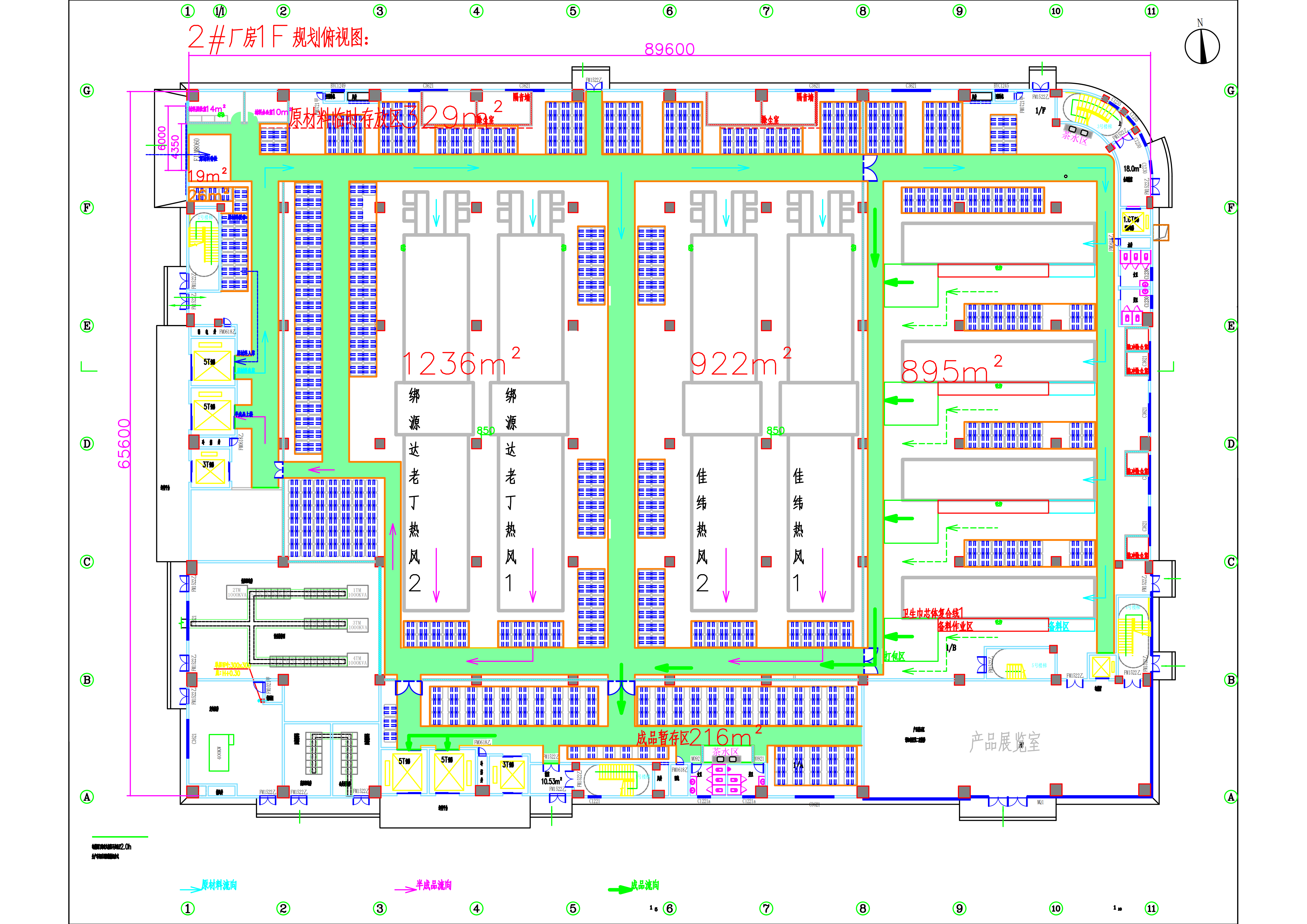

图纸显示首层重点承接收发、主物流通道与制造单元接口，功能区关系较清晰；有利于大件装卸、物料暂存、人员通行及消防疏散同步受控。

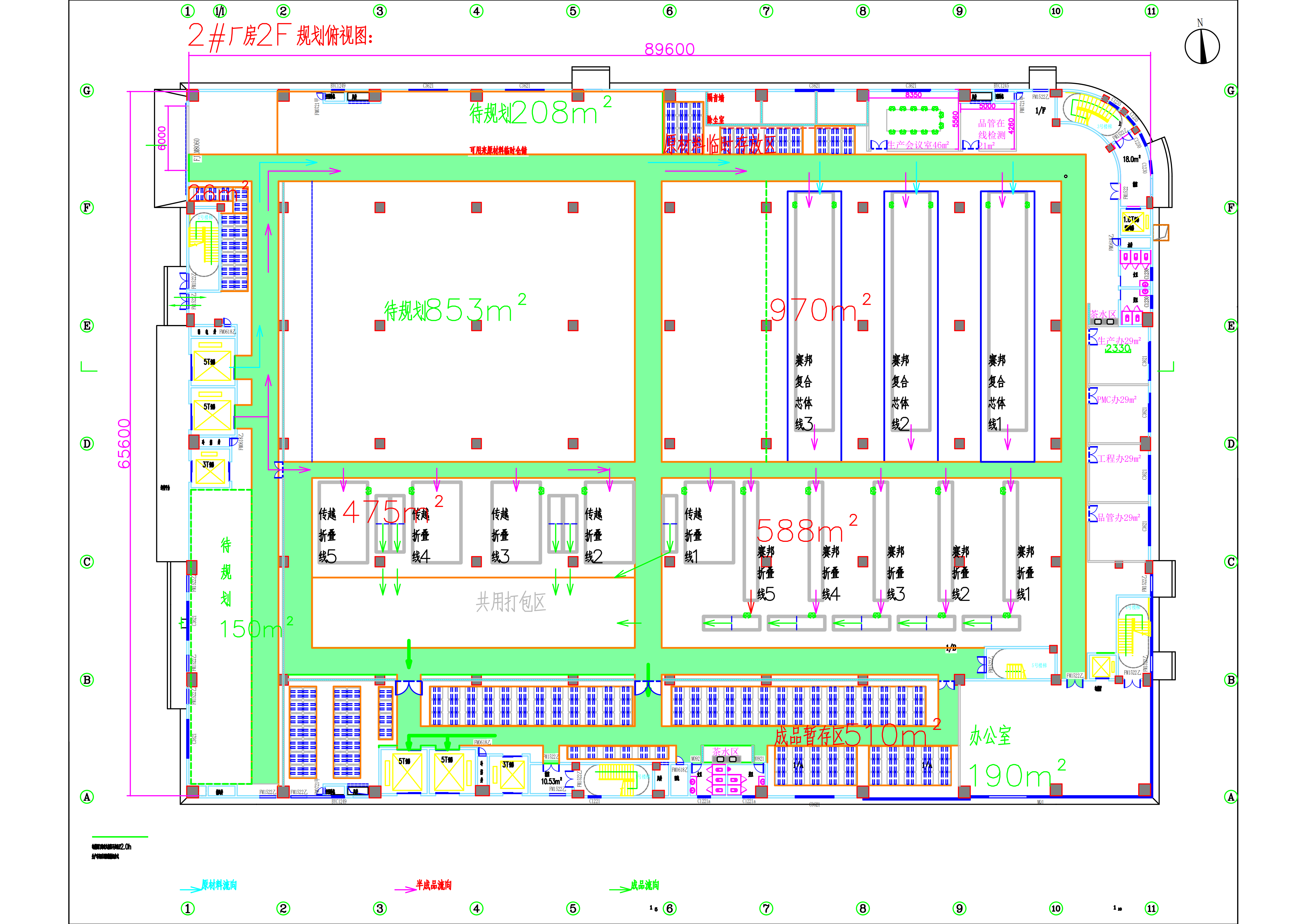

图纸更强调工序串联、线边配送与WIP缓冲的组织，楼层内部功能分区及纵向运输接口较明确；便于减少回流搬运并支撑跨楼层补料。
图纸侧重楼层功能承载、辅助空间配置与后续扩展预留，设备／工位、通道与支援区边界较完整；利于后续增机、换线和产能爬坡调整。

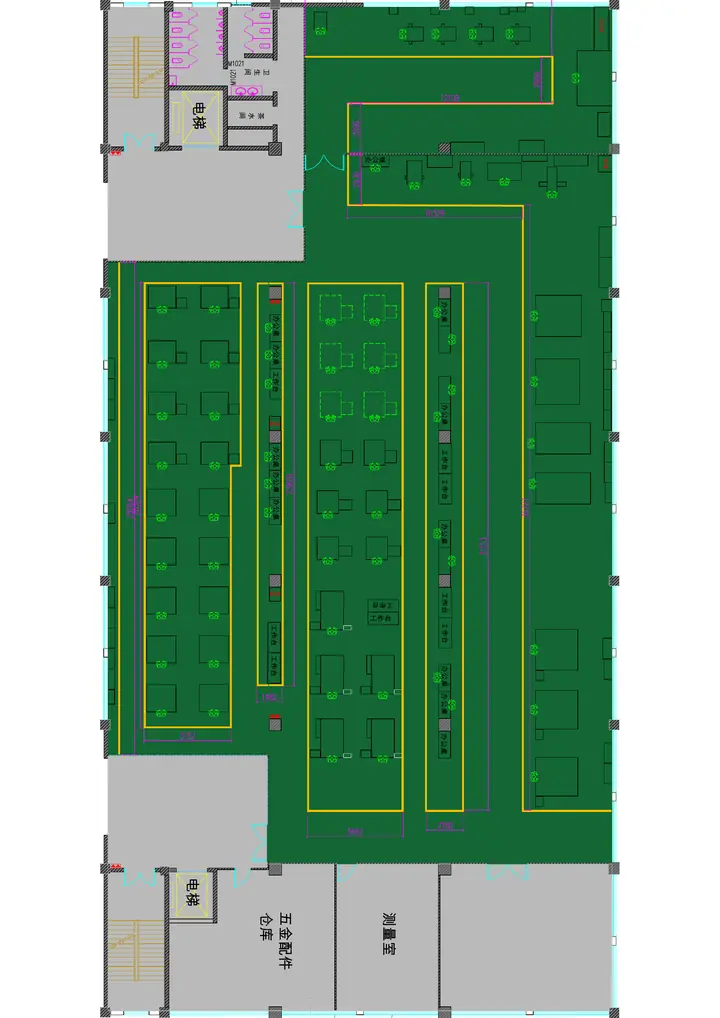

楼层功能、设备工位与配套空间协同规划
围绕各楼层承担的制造与支援功能，按设备／工作台分组、作业边界、人员活动、物料接口和主辅通道进行布局；同步校核办公、检验、五金配件、仓储及纵向运输等配套空间，使生产组织、定置管理、安全通行和后续调整保持一致。
项目概述

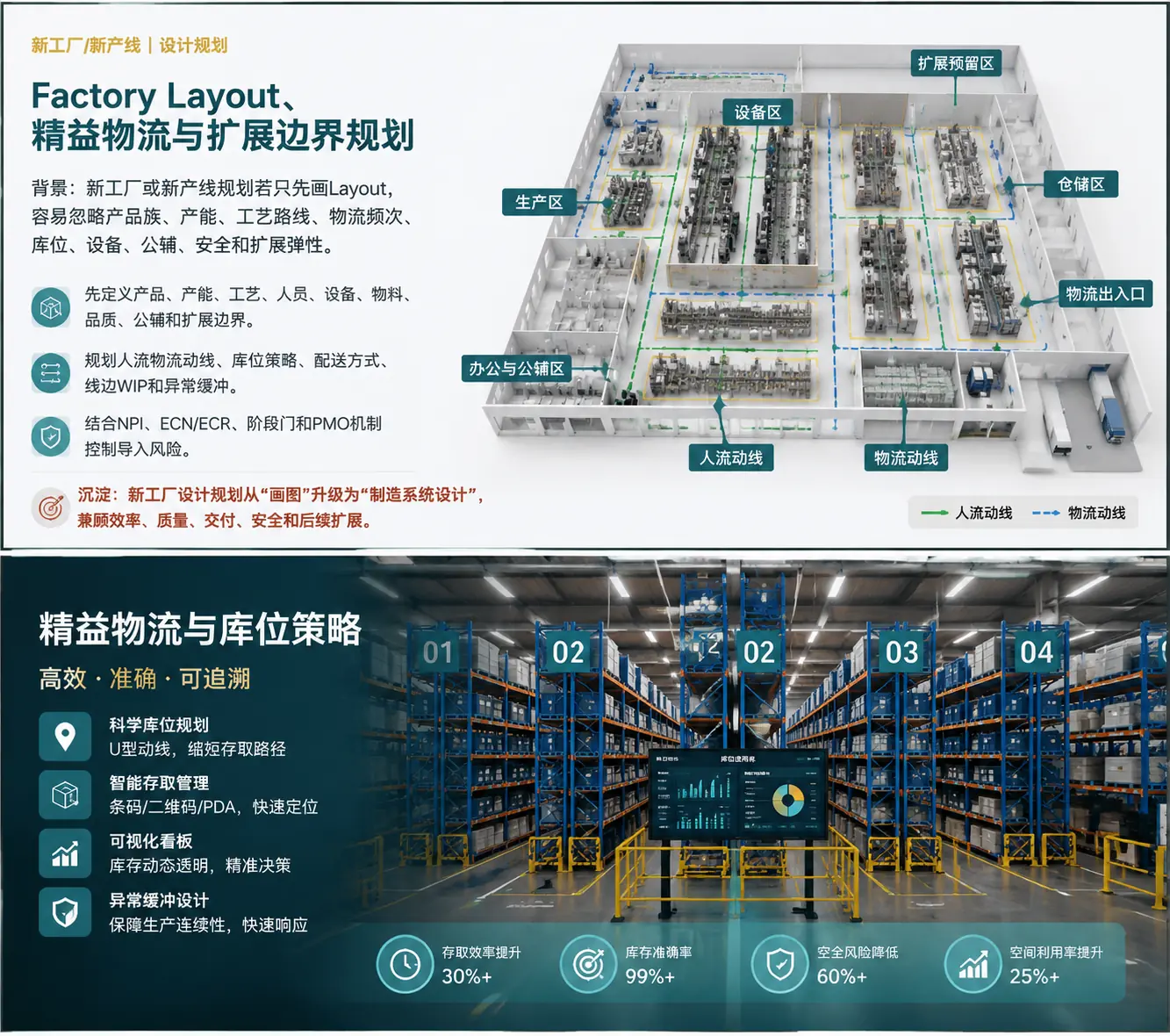

新工厂规划的难点不在于绘制一张漂亮Layout，而在于把产品、产量、工艺、设备、人力、物流、公辅、安全、品质和未来扩展转化为空间与资源约束。项目通过产能模型和多方案比选，提前识别设备接口、物流冲突、线边WIP、仓储容量及投产爬坡风险，减少后期反复搬迁和二次投资。
一、典型风险
- 先采购设备、后补Layout，导致人流物流交叉和反复搬迁。
- 只按当前订单配置产能，忽略产品切换、峰值需求和扩展边界。
- 仓储、线边WIP、配送频次与生产节拍未协同设计。
- 设备公辅、品质隔离、安全通道和维修空间在后期被动补充。
二、设计输入
- 产品组合、需求预测、工艺路线、节拍和标准产能。
- 设备尺寸、数量、维护空间、吊装条件和公辅接口。
- 原料、半成品、成品、周转器具和配送频次。
- 人员编制、班次、安全、品质、消防及法规边界。
三、规划方法
- 建立产能—设备—人力—面积模型，校核资源匹配。
- 按价值流与产品族组织产线，减少搬运、等待和回流。
- 规划人流、物流、消防、维修和异常隔离动线。
- 通过多方案比选和阶段门评审锁定最优方案。
四、标准交付
- 设计输入、产能模型、设备及面积清单。
- Factory Layout、人流物流与仓储方案。
- 公辅接口、安全与品质控制边界。
- 分期建设、搬迁、投产爬坡和扩展路线图。
五、项目价值
通过前置定义制造系统边界，把后期可能出现的设备冲突、物流绕行、仓储不足、公辅返工和扩建受限转化为规划阶段的可评审问题。最终交付的不只是一张图，而是一套支撑建设、搬迁、投产和后续扩展的决策依据。
项目沉淀
形成从产品与需求输入、产能资源测算、Layout及物流方案，到设备接口、分期建设和投产爬坡的完整规划方法，使新工厂设计由“空间摆放”升级为“制造系统设计”。
